熱轉印pcb要不要鏡像文件？
作者：泓湘實業 時間： 瀏覽：2006
熱轉印在操作過程中可能會遇到鏡像文件這一步驟，但是并不是所有的產品和材料都需要這樣，而是針對部分產品和方法而定，那么PCB要不要鏡像文件呢？下面泓湘實業為大家詳細介紹。
打印出文件的情況下一切正常打印出，隨后把打印出的紙正臉插朝上，便是有墨的在上，隨后將光感應PCB板的膜撕掉后放到上邊，光感應臉朝下就可以了。用激光打印機即將銅雕塑設計圖紙打印出在光潔的紙張上（盡管文章內容用的是一般A4紙，可是依據我熱轉印制做PCB板的工作經驗看來，應用專業的熱轉印紙實際效果會更好，很難買到熱轉印紙也可到廣告店要些打印出不干膠標簽后剩余的淡黃色底紙）。應用水砂紙和有機溶液（乙醇/車用汽油）清除銅錢表層。

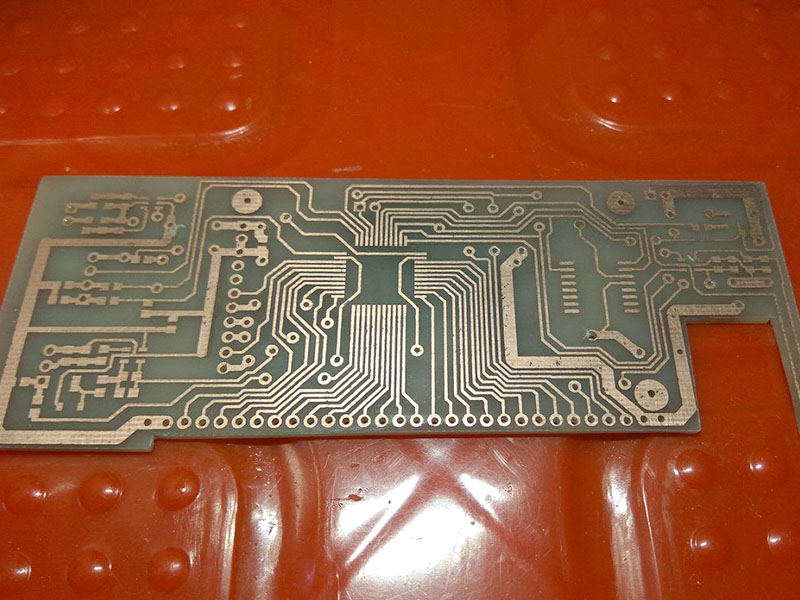

自做熱轉印pcb步驟：1.提前準備各種各樣原材料.單層/兩面敷銅錢，熱轉印紙，激光打印機，熨斗(過塑機更強，標準比較有限的可以用電熨斗替代，實際效果還不錯)，彩筆，鋼絲鋸片，裁紙刀，浸蝕液(我就用的是過氧化氫+硫酸)，手電鉆，直尺這些。這種原材料都較為非常容易購到，要是沒有電子城，還可以在網上郵寄，我的手電鉆和敷銅錢就是以在網上郵寄的.浸蝕液能夠到化工廠店鋪去選購，這些賣家裝材料的一般都是有的賣，買了的過氧化氫6元錢一瓶，硫酸3塊.可能能夠浸蝕n多塊木板了。2.畫PCB，可以用PROTEL等專業的軟件工具。繪圖的情況下盡可能把元器件的焊層畫大一點，那樣在打孔的情況下就不易把焊層搞掉了。圖形界限和線間隔都略微設大些，我首先次DIY，因此都設成了20mil，把焊層都弄變成80mil大一個。此外，把線布在較底層，那樣就可以立即打印出而不用鏡像了。
很有可能大家的PCB總面積比A4紙小許多，這時候，能夠在一張A4紙上打印出多副圖象，后邊熱轉印的情況下萬一沒取得成功，能夠換一張圖再去，我還在首先次轉印紙的情況下就失敗了，還沒有加溫呢，碳粉就沾到敷銅錢上，之后用打磨砂紙打磨拋光掉再次轉印紙。新創建一個PCB文件，把必須打印出的PCB圖拷貝一下，黏貼多份到新的文件里邊。
以上就是泓湘實業為大家介紹的“熱轉印pcb鏡像文件”，希望能對您有所幫助。一般使用來說都是需要鏡像的，但是通過不同的方法倒是可以避免這一步驟。
本文由熱轉印廠家-泓湘實業整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.lnor.cn/news/221.html
